Hej tam! Jako dostawca silników do nagrzewnic gazowych często otrzymuję pytania o sposób pomiaru natężenia przepływu powietrza w tych silnikach. Jest to kluczowy aspekt, jeśli chodzi o zapewnienie wydajności i wydajności nagrzewnic gazowych. W tym poście na blogu podzielę się kilkoma praktycznymi sposobami pomiaru natężenia przepływu powietrza w silniku nagrzewnicy gazowej.
Dlaczego pomiar natężenia przepływu powietrza ma znaczenie
Zanim zagłębimy się w metody pomiaru, szybko zrozummy, dlaczego pomiar natężenia przepływu powietrza w silniku nagrzewnicy gazowej jest tak ważny. Natężenie przepływu powietrza wpływa bezpośrednio na efektywność grzewczą nagrzewnicy gazowej. Jeśli przepływ powietrza jest zbyt mały, grzejnik może nie być w stanie równomiernie rozprowadzić ciepła, co prowadzi do powstania zimnych miejsc w pomieszczeniu. Z drugiej strony, jeśli przepływ powietrza jest zbyt duży, może to spowodować niepotrzebne zużycie energii, a nawet z czasem doprowadzić do uszkodzenia silnika. Zatem uzyskanie odpowiedniego natężenia przepływu powietrza jest kluczem do optymalnej wydajności.
Metody pomiaru natężenia przepływu powietrza
Metoda anemometryczna
Jednym z najpowszechniejszych i najprostszych sposobów pomiaru natężenia przepływu powietrza jest użycie anemometru. Anemometr to urządzenie mierzące prędkość powietrza. Oto jak można go użyć do pomiaru natężenia przepływu powietrza w silniku nagrzewnicy gazowej:
- Najpierw wyłącz grzejnik gazowy i poczekaj, aż ostygnie. Bezpieczeństwo przede wszystkim, ludzie!
- Zlokalizować wylot powietrza z nagrzewnicy gazowej. To stąd wydostaje się powietrze po podgrzaniu.
- Przytrzymaj anemometr za wylot powietrza. Aby odczyt był jak najdokładniejszy, upewnij się, że jest on umieszczony na środku gniazdka.
- Włącz grzejnik gazowy i pozwól mu działać przez kilka minut, aby osiągnąć stabilne warunki pracy.
- Odczytaj pomiar prędkości powietrza na wyświetlaczu anemometru.
- Aby obliczyć natężenie przepływu powietrza, należy również znać pole przekroju wylotu powietrza. Zmierz średnicę odpływu (jeśli jest okrągły) lub długość i szerokość (jeśli jest prostokątny), a następnie oblicz pole za pomocą odpowiedniego wzoru (dla okręgu (A=\pi r^{2}); dla prostokąta (A = l\times w)).
- Pomnóż prędkość powietrza (w metrach na sekundę lub stopach na minutę) przez pole przekroju poprzecznego wylotu (w metrach kwadratowych lub stopach kwadratowych), aby otrzymać natężenie przepływu powietrza (w metrach sześciennych na sekundę lub stopach sześciennych na minutę).
Jeśli interesują Cię niezawodneSilnik indukcyjny nagrzewnicy gazowejw przypadku nagrzewnicy może ona dobrze współpracować z procesem pomiaru przepływu powietrza, aby zapewnić wydajne ogrzewanie.
Metoda spadku ciśnienia
Inną metodą pomiaru natężenia przepływu powietrza jest metoda spadku ciśnienia. Metoda ta opiera się na zasadzie, że spadek ciśnienia na przeszkodzie w strumieniu powietrza jest powiązany z natężeniem przepływu powietrza. Oto jak to działa:
- Zainstalować urządzenie do pomiaru przepływu, takie jak kryza lub zwężka Venturiego, w kanale powietrznym nagrzewnicy gazowej. Urządzenia te powodują spadek ciśnienia w strumieniu powietrza, gdy powietrze przez nie przechodzi.
- Podłączyć czujniki ciśnienia po obu stronach urządzenia mierzącego przepływ. Jeden czujnik mierzy ciśnienie przed, a drugi mierzy ciśnienie za.
- Włącz grzejnik gazowy i poczekaj, aż osiągnie stabilny stan pracy.
- Zmierz różnicę ciśnień pomiędzy stroną dopływową i dolną za pomocą czujników ciśnienia.
- Użyj krzywej kalibracyjnej lub równania dostarczonego przez producenta urządzenia do pomiaru przepływu, aby przeliczyć różnicę ciśnień na natężenie przepływu powietrza.
TheSilnik dmuchawy do grzejnikajest ważną częścią układu nagrzewnicy gazowej, a dokładny pomiar przepływu powietrza może pomóc w utrzymaniu jej prawidłowego działania.
Metoda gazu znakującego
Metoda gazu znakującego jest bardziej zaawansowaną i dokładną metodą pomiaru natężenia przepływu powietrza, ale jest również bardziej złożona i kosztowna. Oto jak to się robi:
- Wstrzyknij znaną ilość gazu znakującego, takiego jak dwutlenek węgla lub hel, do strumienia powietrza w określonym punkcie.
- Użyj czujników gazu, aby zmierzyć stężenie gazu znakującego w jednym lub kilku dalszych punktach.
- Analizując zmianę stężenia gazu znakującego w czasie i odległości, można obliczyć natężenie przepływu powietrza. Metoda ta uwzględnia takie czynniki, jak mieszanie i dyspersja gazu w strumieniu powietrza, dzięki czemu jest dokładniejsza niż dwie pozostałe metody.

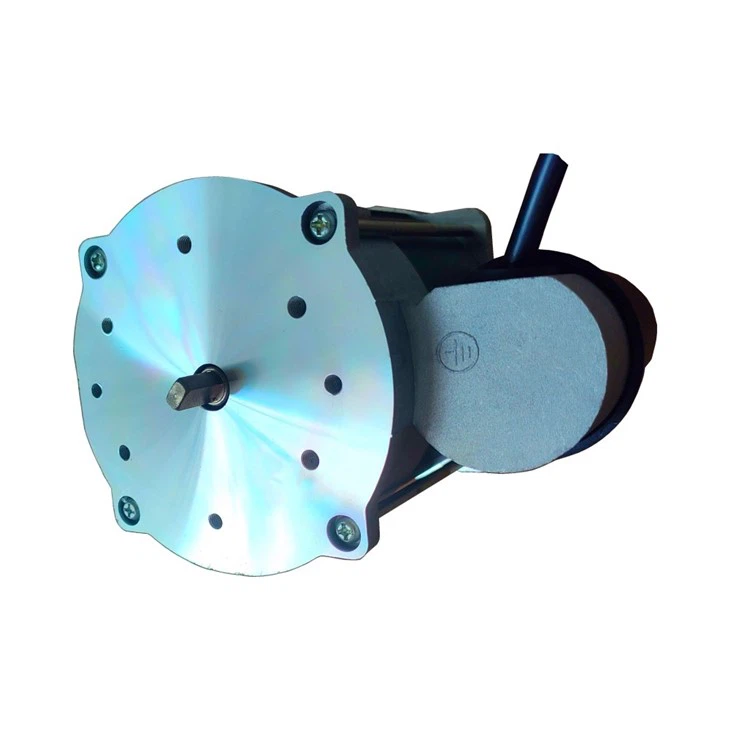

Metoda ta wymaga jednak specjalistycznego sprzętu i przeszkolonego personelu, dlatego jest zwykle stosowana w badaniach lub zastosowaniach przemysłowych. Jeśli używasz ASilnik Do Grzejnika Kosmicznego, prostsza metoda pomiaru może być dla Ciebie bardziej odpowiednia.
Czynniki wpływające na pomiar natężenia przepływu powietrza
Podczas pomiaru natężenia przepływu powietrza przez silnik nagrzewnicy gazowej istnieje kilka czynników, które mogą mieć wpływ na dokładność pomiaru:
- Przeszkody: Wszelkie przeszkody w kanale powietrznym, takie jak brud, gruz lub uszkodzone łopatki wentylatora, mogą zmniejszyć natężenie przepływu powietrza i wpłynąć na pomiar. Pamiętaj o regularnym czyszczeniu kanału powietrznego i sprawdzaniu, czy nie ma uszkodzeń.
- Temperatura i wilgotność: Zmiany temperatury i wilgotności mogą mieć wpływ na gęstość powietrza, co z kolei może mieć wpływ na natężenie przepływu powietrza. Aby uzyskać dokładne pomiary, najlepiej mierzyć natężenie przepływu powietrza w stabilnych warunkach temperatury i wilgotności.
- Prędkość silnika: Prędkość silnika nagrzewnicy gazowej wpływa bezpośrednio na natężenie przepływu powietrza. Należy zmierzyć natężenie przepływu powietrza przy znamionowej prędkości silnika określonej przez producenta.
Wniosek
Pomiar natężenia przepływu powietrza przez silnik nagrzewnicy gazowej jest ważnym krokiem w zapewnieniu wydajnej i niezawodnej pracy nagrzewnicy gazowej. Niezależnie od tego, czy wybierzesz metodę anemometryczną, metodę spadku ciśnienia czy metodę gazu znakującego, istotne jest przestrzeganie odpowiednich procedur i uwzględnienie czynników, które mogą mieć wpływ na pomiar.
Jeśli szukasz wysokiej jakości silników do grzejników gazowych, mamy dla Ciebie wsparcie. Nasze silniki zostały zaprojektowane tak, aby zapewnić optymalny przepływ powietrza i efektywność ogrzewania. Jeśli jesteś zainteresowany zakupem naszych produktów lub masz pytania dotyczące pomiaru natężenia przepływu powietrza, skontaktuj się z nami w celu omówienia zakupu. Jesteśmy tutaj, aby pomóc Ci dokonać najlepszego wyboru dla Twoich potrzeb w zakresie grzejników gazowych.
Referencje
- „Systemy HVAC: projektowanie i analiza” Williama C. Turnera
- „Podstawy pomiaru przepływu powietrza” opracowane przez Amerykańskie Stowarzyszenie Inżynierów Ogrzewnictwa, Chłodnictwa i Klimatyzacji (ASHRAE)
