Jako dostawca silników wentylatorów nagrzewnic gazowych otrzymałem liczne zapytania dotyczące zawartości harmonicznych w tych silnikach. Zrozumienie zawartości harmonicznych ma kluczowe znaczenie zarówno dla wydajności silnika, jak i ogólnej sprawności układu nagrzewnicy gazowej. Na tym blogu omówię, czym jest zawartość harmonicznych, dlaczego ma ona znaczenie w silnikach wentylatorów nagrzewnic gazowych i jaki może mieć wpływ na Twoją działalność.
Co to są harmoniczne?
Harmoniczne to częstotliwości elektryczne będące całkowitymi wielokrotnościami częstotliwości podstawowej. W większości systemów elektroenergetycznych częstotliwość podstawowa wynosi 50 Hz lub 60 Hz, w zależności od regionu. Na przykład częstotliwość drugiej harmonicznej będzie wynosić 100 Hz (jeśli częstotliwość podstawowa wynosi 50 Hz) lub 120 Hz (jeśli częstotliwość podstawowa wynosi 60 Hz), trzecia - harmoniczna będzie wynosić 150 Hz lub 180 Hz i tak dalej.
W idealnym układzie elektrycznym przebiegi napięcia i prądu są czystymi falami sinusoidalnymi o częstotliwości podstawowej. Jednakże w rzeczywistych scenariuszach obciążenia nieliniowe, takie jak silniki wentylatorów nagrzewnic gazowych, mogą zniekształcać te przebiegi, wprowadzając harmoniczne. Te nieliniowe obciążenia pobierają prąd w postaci krótkich impulsów, a nie płynnego, ciągłego przepływu, co prowadzi do generowania częstotliwości harmonicznych.
Zawartość harmonicznych w silnikach wentylatorów nagrzewnic gazowych
Silniki wentylatorów nagrzewnic gazowych są często wyposażone w podzespoły elektroniczne, takie jak przetwornice częstotliwości (VFD) lub zasilacze impulsowe. Elementy te są obciążeniami nieliniowymi, które powodują zniekształcenia harmoniczne. Kiedy silnik pracuje, prąd pobierany przez silnik nie ma idealnego przebiegu sinusoidalnego. Zamiast tego zawiera dodatkowe częstotliwości, które są wielokrotnościami częstotliwości podstawowej.
Zawartość harmonicznych silnika wentylatora nagrzewnicy gazowej charakteryzuje się zazwyczaj współczynnikiem zniekształceń harmonicznych, który jest stosunkiem sumy wartości pierwiastkowej (RMS) wszystkich składowych harmonicznych do wartości skutecznej składowej podstawowej. Wysoki współczynnik zniekształceń harmonicznych wskazuje na znaczną zawartość harmonicznych w przebiegu prądu lub napięcia silnika.
Dlaczego zawartość harmoniczna ma znaczenie
Wpływ na wydajność silnika
Harmoniczne mogą mieć szkodliwy wpływ na wydajność silników wentylatorów nagrzewnic gazowych. Mogą powodować dodatkowe nagrzewanie uzwojeń silnika, co zmniejsza jego wydajność i żywotność. Dodatkowe ciepło generowane przez harmoniczne może prowadzić do uszkodzenia izolacji, zwiększając ryzyko awarii silnika. Co więcej, harmoniczne mogą również powodować drgania mechaniczne silnika, co może skutkować hałasem i przedwczesnym zużyciem łożysk silnika.
Wpływ na system elektroenergetyczny
Silniki wentylatorów nagrzewnic gazowych są podłączone do sieci energetycznej, a generowane przez nie prądy harmoniczne mogą wracać do sieci. Te prądy harmoniczne mogą powodować zniekształcenia napięcia w systemie elektroenergetycznym, wpływając na inne urządzenia elektryczne podłączone do tej samej sieci. Na przykład zniekształcenia harmoniczne mogą powodować przegrzanie transformatorów, wyłączników automatycznych i innych urządzeń do dystrybucji energii, co prowadzi do zwiększonych kosztów konserwacji i potencjalnych awarii systemu.
Zgodność ze standardami
Wiele krajów i branż ustanowiło standardy dotyczące zniekształceń harmonicznych w systemach elektrycznych. Na przykład Międzynarodowa Komisja Elektrotechniczna (IEC) ustaliła limity ilości prądu harmonicznego, jaki sprzęt elektryczny może wprowadzić do sieci energetycznej. Jako dostawca silników wentylatorów nagrzewnic gazowych musimy koniecznie upewnić się, że nasze silniki są zgodne z tymi normami, aby uniknąć potencjalnych problemów prawnych i operacyjnych dla naszych klientów.
Pomiar i łagodzenie zawartości harmonicznych
Pomiar zawartości harmonicznych
Do pomiaru zawartości harmonicznych w silniku wentylatora nagrzewnicy gazowej można zastosować specjalistyczny sprzęt, taki jak analizatory mocy. Analizatory te mogą mierzyć przebiegi napięcia i prądu silnika oraz obliczać współczynnik zniekształceń harmonicznych. Analizując widmo harmonicznych, inżynierowie mogą zidentyfikować określone częstotliwości harmoniczne, które powodują najbardziej znaczące zniekształcenia.
Łagodzenie zawartości harmonicznej
Istnieje kilka metod ograniczania zawartości harmonicznych w silnikach wentylatorów nagrzewnic gazowych. Jednym z podejść jest użycie filtrów pasywnych, które mają na celu blokowanie lub redukowanie określonych częstotliwości harmonicznych. Filtry te są zazwyczaj połączone równolegle z silnikiem i mogą skutecznie redukować współczynnik zniekształceń harmonicznych.
Inną metodą jest zastosowanie filtrów aktywnych, które są bardziej zaawansowane i potrafią dynamicznie dopasowywać się do zmian zawartości harmonicznych. Aktywne filtry działają poprzez wprowadzanie do systemu równych i przeciwnych prądów harmonicznych, eliminując harmoniczne generowane przez silnik.
Przemienniki częstotliwości (VFD) można również zaprojektować w celu zmniejszenia zniekształceń harmonicznych. Niektóre nowoczesne falowniki wykorzystują zaawansowane algorytmy sterowania, aby zminimalizować powstawanie harmonicznych podczas pracy silnika.
Nasza oferta jako dostawcy silników wentylatorów nagrzewnic gazowych
Jako wiodący dostawca silników wentylatorów do nagrzewnic gazowych rozumiemy znaczenie zarządzania zawartością harmonicznych. NaszSilnik nagrzewnicyzostał zaprojektowany w oparciu o zaawansowaną technologię minimalizującą zniekształcenia harmoniczne. Stosujemy wysokiej jakości komponenty elektroniczne i najnowocześniejsze algorytmy sterowania, aby zapewnić, że nasze silniki działają wydajnie i spełniają międzynarodowe standardy.
NaszPRZEMYSŁOWY NAGRZEWNICA LPG Silnikzostał specjalnie zaprojektowany do zastosowań przemysłowych. Jest zbudowany tak, aby wytrzymać trudne warunki pracy przy zachowaniu niskiej zawartości harmonicznych. Przeprowadzamy rygorystyczne testy naszych silników przemysłowych, aby mieć pewność, że spełniają one najwyższe standardy jakości i wydajności.

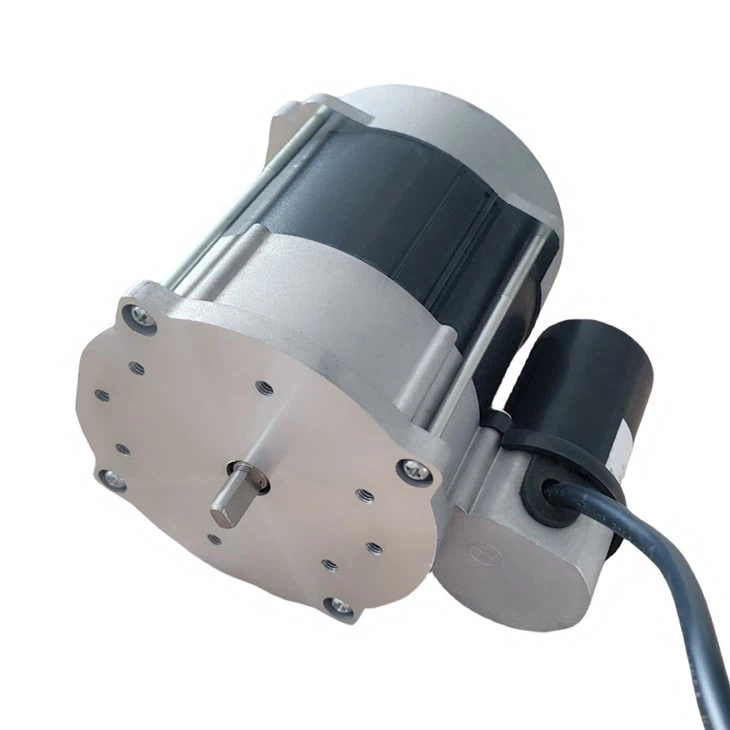

Dla tych, którzy potrzebują silnika do grzejników kosmicznych, naszSilnik Do Grzejnika Kosmicznegoto doskonały wybór. Został zaprojektowany tak, aby zapewnić niezawodną i wydajną pracę przy minimalnych zniekształceniach harmonicznych, zapewniając wygodne i bezpieczne środowisko grzewcze.
Skontaktuj się z nami w sprawie zakupów
Jeśli szukasz wysokiej jakości silników wentylatorów do nagrzewnic gazowych o niskiej zawartości harmonicznych, zapraszamy do kontaktu z nami w sprawie zakupów. Nasz zespół ekspertów jest gotowy pomóc Ci w wyborze odpowiedniego silnika do Twoich konkretnych potrzeb. Niezależnie od tego, czy prowadzisz małą firmę, czy duże przedsiębiorstwo przemysłowe, możemy zapewnić dostosowane do Twoich potrzeb rozwiązania, które spełnią Twoje wymagania.
Referencje
- Międzynarodowa Komisja Elektrotechniczna (IEC). „IEC 61000 - 3 - 2: Kompatybilność elektromagnetyczna (EMC) - Część 3 - 2: Dopuszczalne wartości - Dopuszczalne poziomy emisji prądu harmonicznego (prąd wejściowy urządzenia ≤ 16 A na fazę)."
- Instytut Badań nad Energią Elektryczną (EPRI). „Harmoniki w systemach elektroenergetycznych: zasady, analiza i projektowanie filtrów”.
- Stowarzyszenie Standardów IEEE. „IEEE 519 - 2014: Zalecana praktyka IEEE dotycząca kontroli harmonicznych i kompensacji reaktywnej statycznych konwerterów mocy i ich interfejsów z systemem zasilania prądem przemiennym”.
